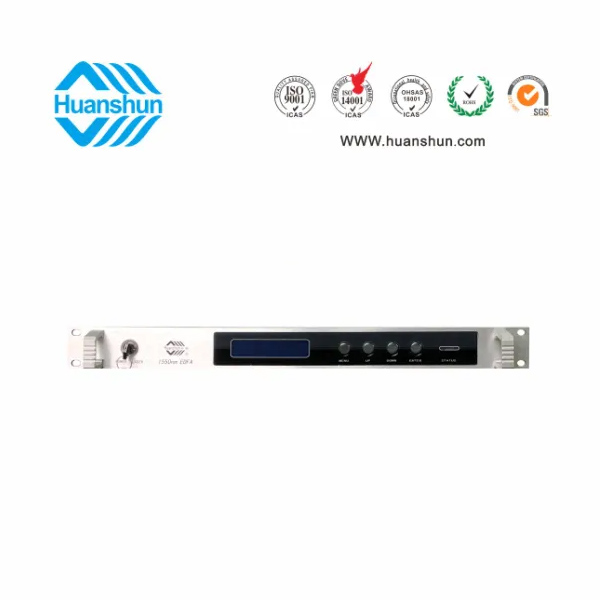

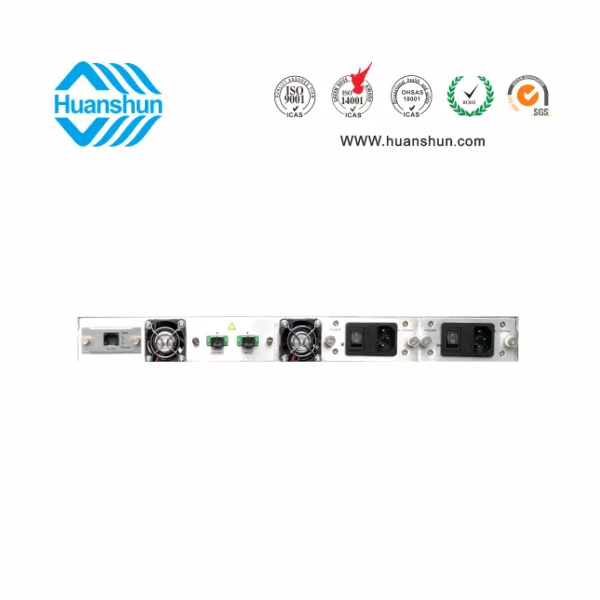

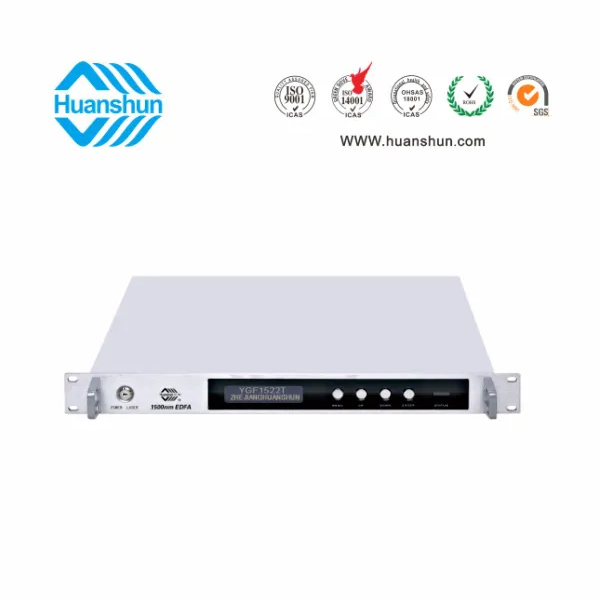

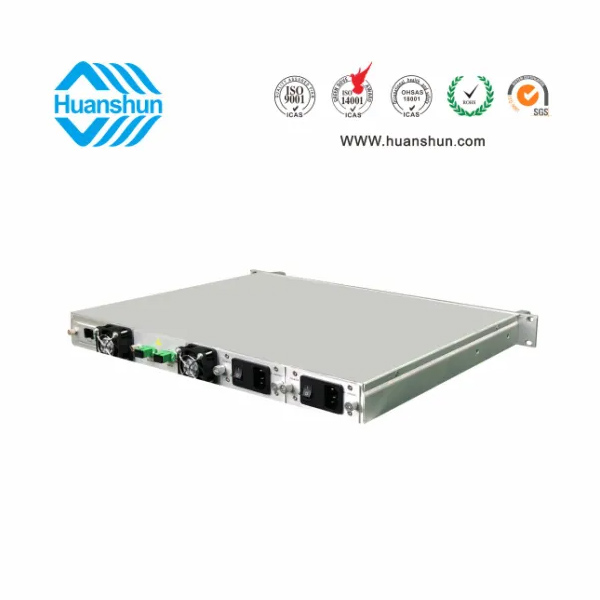

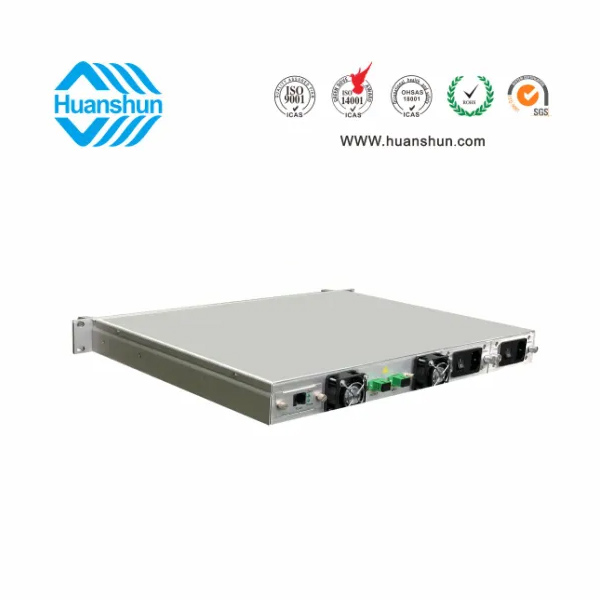

| 類型 : | 有線電視設備 |
| 功能 : | 信號傳輸裝置，信號傳輸設備 |
| 認證 : | ISO |
| 條件 : | 最新 |
| 材料 : | 全鋁箱體結構 |
| 顏色 : | 泡沫填充劑+紙箱 |
| 型號: | YGF1522T |
| 起源 : | 中國,寧波 |
| 商標 : | 環順 |
| 規格 : | 483x385x44(WxDxH)mm |
| 海關編碼 : | 8517699000 |
1550nm摻鉺光纖放大器是利用摻鉺光纖這一活性介質，當泵浦光輸入到EDFA中時，就可以將大部分處于基態的Er3+抽運到激發態上，處于激發態的Er3+又迅速無輻射地轉移到亞穩態上，由于Er3+在亞穩態上的平均停留時間為10ms，因此很容易在亞穩態與基態之間形成粒子數反轉，此時，信號光子通過摻鉺光纖，在受激輻射效應作用下產生大量與自身完全相同的光子，使信號光子迅速增多，這樣在輸出端就可以得到被不斷放大的光信號。
YGF15XXT光纖放大器采用成熟的1550nm模塊化技術，核心部件選用JDSU、BOOKHAM、FITEL等進口原裝泵浦激光器，全新光無源器件，帶光隔離器的高線性、低噪聲分布反饋式泵浦激光器，結合微處理器技術和ATC、APC自控技術，從而保證各項性能優良的技術指標。該光放大模塊具有噪聲系數小、輸入輸出隔離度高、非線性失真小等 特點。內置微處理器監測泵浦激光器的所有工作狀態參數，工作參數由面板（LCD）顯示，一旦激光器的工作參數偏離設定值的允許范圍，微處理將會自動關斷激光器電源，并紅燈閃爍提示告警，面板顯示屏提示故障原因。本機插撥式應答器，支持WEB和SNMP，可實現設備的網絡管理及遠程監控。
◆ 內置完善可靠的光功率輸出穩定電路及激光器熱電致泠器溫度穩定控制電路，保證了整機的最佳性能和激光器的長壽命穩定工作；
◆ 內設MCU微處理器，微處理器軟件對泵浦激光器的工作狀態進行監控，工作參數由面板（LCD）顯示。一旦激光器的工作參數偏離設定值的允許范圍，微處理將會自動關斷激光器電源，并紅燈閃爍提示告警，面板顯示屏提示故障原因；
◆ 插撥式RJ45互聯網口應答器，支持SNMP網管協議、Telnet，支持環順FTTH綜合網管系統；
◆ 采用19″1U標準機架，內置高性能的主備開關電源，可在90～255V市電壓中工作，支持熱插撥。
項目 | 單位 | 性能指標 |
額定輸出光功率 | dBm | ≥標稱值，并支持0.5～-3可調 |
輸出光功率穩定度 | dB | ≤±0.1（0～+10dBm時） |
輸入光功率范圍 | dBm | -8～+10(推薦+2～+7) |
最大告警值 | dBm | +10前面板光告警 |
最小告警值 | dBm | +2～-10前面板光告警, ≤-10關機 |
工作波長 | nm | 1535～1565 |
光輸入輸出反射損耗 | dB | ≥45 |
噪聲系數 | dB | ≤5（輸入光功率0dBm時） |
輸入端泵浦泄漏功率 | dBm | ≤-30 |
輸出端泵浦泄漏功率 | dBm | ≤-30 |
光輸入輸出反射損耗 | dB | ＞53 |
光纖連接器 | FC/APC,SC／APC | |
載噪比（C/N） | dB | ≥50（注1） |
載波復合三次比 | dB | ≥65（注1） |
載波復合二次比 | dB | ≥65（注1） |
網管接口 | RJ45（遵循網管國家標準） | |
插播RF電平 | dBuv | 80±5(<60頻道按10lg60/n追加) |
工作電壓/功耗 | V /W | AC90～255V或DC48V/＜20(單電源),＜40(雙電源) |
工作/儲存溫度 | ℃ | -25～+55/-30～+70 |
最大儲存相對溫度 | % | 5～85 |
機箱尺寸 | mm | 483×385×44 |
注：1、用測量用光發射機和接收機組成的光鏈路聯測，給出的指標為鏈路指標 2、以上主要性能指標符合GY/T 184-2002有線電視模擬光纖放大器技術要求和測量方法 | ||

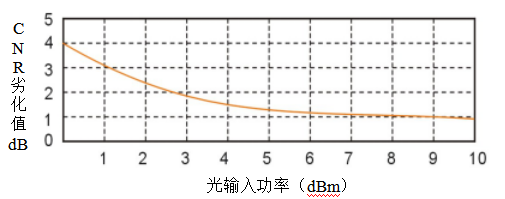

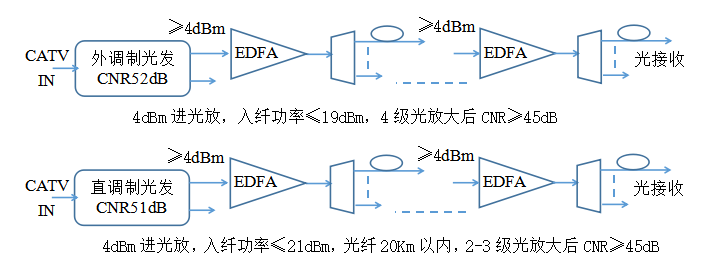

光輸入功率與CNR關系表
Product Name | TYPE | Functional Description |
EDFA | YGF1518T | -5 ～ +10 d Bm輸入，標稱規格（18、19、20、21）功率放大輸出，并支持上調+0.5dB，下調-3dB，NF ≤ 5dB（0dBm時）；1U標準機箱，雙模塊熱插撥電源，AC90 ～ 255V或DC-48V供電，RJ45標準網管（支持SNMP、WEB） |
YGF1519T | ||
YGF1520T | ||
YGF1521T | ||
YGF1522T | -3 ～ +10 d Bm輸入，標稱規格（22、23、24）功率放大輸出，并支持上調+0.5dB，下調-3dB，NF ≤ 5dB（0dBm時）；1U標準機箱，雙模塊熱插撥電源，AC90 ～ 255V或DC-48V供電，RJ45標準網管（支持SNMP、WEB） | |
YGF1523T | ||
YGF1524T | ||
光開關選件 | 在以上型號后綴+K | 二選一光路選擇，光開關損耗 ≤ 1dB，切換響應 ≤ 30ms |
