類型 : | 有線電視設備 |
功能 : | 信號傳輸裝置,信號傳輸設備, Signal Monitoring Equipment |
認證 : | ISO |
條件 : | 最新 |
材料 : | ABS |
顏色 : | 灰白色 |
型號: | HSOS21176GNW |
起源 : | 中國,寧波 |
商標 : | 環順 |
規格 : | 181(L)x118(W)x33(H)mm |
海關編碼 : | 8517622990 |

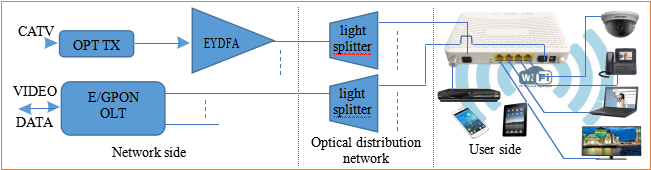

FTTH終端由光網絡單元(ONU)和有線電視光接收機組成。從寬帶接入技術的演進過程中可以看出,光纖家庭(fiber optical home, FTTH)是寬帶接入的最終發展目標,而這臺設備就是實現這一目標的終端產品。本機采用RRALTEK與WIFI G/EPON兼容的ONU高性能芯片和低功耗光接收技術,可以滿足家庭光纖到家庭的需求。光網絡單元符合國際標準。與中國電信行業PON設備的技術要求,具有良好的互操作性和可操作性,可以實現與行業主流廠商OLT設備的互聯互通。W型內置2 * 2 2.4 G (300 mbps),有線電視光接收機與photo-controlled AGC功能,5 ~ -15 dbm /射頻恒定輸出76 dbuv, N型支持WEB和SNMP網絡管理監控光接收功率,射頻輸出電平和射頻輸出開啟或關閉,機器在正面也提供光網絡單元,無線和有線電視的工作狀態指示。使用方便,簡單可靠。
HSOS21176G是一款1GE+3FE+CATV光接收一體機,HSOS21176GN是一款1GE+3FE+2*2 2.4g (300Mbps,內置天線)網絡管理的CATV光接收一體機。
● 集成了xPON ONU、WLAN AP等具有路由功能的家庭網關設備。可以為用戶提供各種豐富、多樣、個性化、方便、舒適、安全、高效的服務。
● 提供符合itu-tg.984的單向光學接口。x GPON標準光纖高速接入,可為各種新興網絡服務(如網絡游戲、高清電視、VOD等)提供充足的帶寬支持。
● 提供1路10/100/1000m自適應以太網接口和3路10/100m自適應以太網接口,支持多個用戶同時使用。
● 提供IEEE802.3ah和802.11b/g/n的WLAN無線接口,使用戶更容易使用。
● 支持覆蓋距離高達20KM,支持對稱(上/下)數據傳輸速率高達2.5gbps,支持多個用戶通過有線或無線方式同時使用網絡。
● 支持64位、128位WEP、wpa-psk、wpa2-psk等無線加密,支持AES、TKIP加密;讓你的網絡更安全。
● 支持網橋或路由器模式或混合工作模式;在路由方式上,支持IP地址、DHCP、PPPoE等工作方式的靜態配置。網絡是靈活的,可以用于各種不同的場合。
● 支持NAT功能,可以實現多個用戶共享一個公共網絡的IP接入Internet。
● 支持虛擬服務器功能,實現外部網絡對家庭主機的訪問。
● 支持DHCP服務器功能,支持UPnP功能啟用/禁用,方便用戶配置網絡
● 提供Web配置,支持兩級用戶密碼,為不同用戶提供不同權限,操作簡單方便
● 完整的路由功能,支持靜態和動態路由協議的配置
● 支持端口綁定功能,滿足不同網絡的需要。
● 支持強大和完善的QoS功能,以滿足不同業務的需求。
● 支持IGMP監聽和IGMP代理協議,具有完善的組播功能,滿足IPTV等視頻業務的需求。
● 完整的防火墻功能,支持基于MAC或IP地址的訪問控制(包括局域網和WLAN),使用戶的網絡更加安全。
● G/EPON是相互兼容的。當G/EPON信號被識別時,它們被自動轉換成相應的工作機制。
● 網絡管理式接收,支持WEB和SNMP,網絡管理監控?zé)艄芄β?、RF電平和無或關。
項 目 | 單位 | HSOS21176G | HSOS21176GN | HSOS21176GNW | |
光學特性 | 工作波長 | nm | PON:TX1310,RX1490;CATV:1290~1565 | ||
ONU光發射功率/光接收靈敏度 | dBm | 1-4(xPON)/≥-27 | |||
光纖連接器/光發射損耗 | --/dB | SC/APC/≥45 | |||
CATV光功率范圍 | dBm | -18~-2 | |||
射頻特性 | 寬帶/不平度 | MHz/dB | 45~1000/≤±1 | ||
輸出電平 | dBuv | 76±2(-15~-5dBm) | |||
RF輸出接口/反射損耗 | --/dB | F 型公制頭/≥14(特性阻抗75Ω) | |||
CTB/CSO/HUM | dB | ≥62/≥62/≥45(-9dBm) | |||
MER(光均衡) | dB | ≥25(64QAM)≥31(256QAM)(-12dBm,94CHSD) | |||
MER(開均衡) | dB | ≥32(64QAM)≥34(256QAM)(-12dBm,94CHSD) | |||
誤碼率(BER) | / | ≤1×10-4(至少測100個比特) | |||
其他 | WIFI | / | 2*2 2.4GHz 300Mbps(內外雙天線,訂購時請注明) | ||
用戶側以太口/網口 | / | 1GE(10/100/1000Mbps)+3FE(10/100Mbps),RJ45 接口 | |||
設備類型/尺寸 | --/mm | HGU/181*118*33 | |||
網管內容 | / | / | 有線電視接收光功率、射頻電平和開關狀態 | ||
電源/功耗 | V/A | 外置 AV90~250V→DC12V/1A | |||
工作溫度/存儲溫度 | ℃ | -5~40/-20~75(濕度 5-85%) |
產品名稱 | 型號 | 技術參數 |
xPON ONU | HSOS21176G | xPON ONU, PON端口接入,1GE+3FE網絡接口,CATV1290~1565nm -5~-15dBm inport/RFMD76dBuv恒定輸出,xPON1310/1490nm1~4dBmTX,-28dBmRX;外置90~255V-12V 1A電源適配器 |
HSOS21176GW | xPON ONU, PON端口接入,1GE+3FE網絡接口,2*2 2.4G WIFI(內置天線300m,CATV1290~1565nm -5~-15dBm inport/RFMD76dBuv恒定輸出,xPON1310/1490nm1~4dBmTX,-28dBmRX;外置90~255V-12V 1A電源適配器 | |
xPON ONU, PON端口接入,1GE+3FE網絡接口,2*2 2.4G WIFI(外置天線300m,CATV1290~1565nm -5~-15dBm inport/RFMD76dBuv恒定輸出,xPON1310/1490nm1~4dBmTX,-28dBmRX;外置90~255V-12V 1A電源適配器 | ||
HSOS21176GNW | xPON ONU, PON端口接入,1GE+3FE網絡接口,2*2 2.4G WIFI(內置天線300m,CATV1290~1565nm -5~-15dBm inport/RFMD76dBuv恒定輸出,網絡管理監控光接收功率,RF輸出電平,RF on / off. xPON1310/1490nm1~4dBmTX,-28dBmRX;外置90~255V-12V 1A電源適配器 | |
xPON ONU, PON端口接入,1GE+3FE網絡接口,2*2 2.4G WIFI(外置天線300m,CATV1550nm -5~-15dBm輸入/RFMD76dBuv恒定輸出,網絡管理監控光接收電源、RF輸出電平和RF通斷。xPON1310/1490nm1~4dBmTX,-28dBmRX;外置90~255V-12V 1A電源適配器 |
